Tips #80 Eksploderet tegning

Ofte i skole situationer har man brug for at vise kraft forløbet i et hus (Statiske forløb gennem huset) og dette kan gøres visuelt i revit.

Start med at kopiere det 3D view du vil bruge, kopier så du har til hver eneste del der skal fremgå af den eksploderede tegning og navngiv dem så de er til at finde igen (fundament, væg etc.)

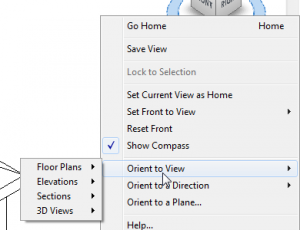

Åben det første view, i mit eksempel “1 Fundament” Højreklik på “kuben” i øverste højre hjørne og vælg “Orient to View” —> “Floor Plans” —> og vælg det level som er nærmest den ø nskede del af bygningen.

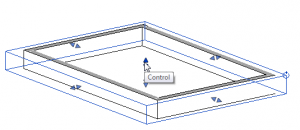

Tilret med brug af den blå pil i scope boxen

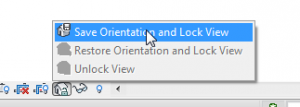

Vælg en fast position (Med kuben) som skal bruges af alle delene og lå s dette view.











Samme fremgangsmåde bruges på alle dele der skal bruges til den eksploderede tegning.Tilsidst trækkes alle views over på et sheet, og er klar til print.
